从“导电必牺牲导热”到双双拉满：这家广州企业如何用金刚石破局AI散热？

2026年，AI芯片的功耗竞赛仍在加速。从H100的700W到Blackwell B300的接近1400W，再到Rubin架构芯片预计突破1500W，芯片表面的局部热流密度已经逼近1000W/cm²——这个数字，正在让传统的铜、铝乃至SiC散热方案逼近物理极限。

行业在寻找答案。海底数据中心、浸没式液冷、45℃温水直液冷……各路方案层出不穷。但越来越多的共识正在形成：外部冷却手段解决的是“把热量搬走”的问题，芯片近端的局部热点，需要从材料层面根治。

在这场散热材料的技术竞赛中，广州德百顺蓝钻科技有限公司（DEPOSON）正以其独有超大尺寸BDD掺硼金刚石热沉片技术，走出一条不太一样的路径。

一个被行业默认的“两难”

金刚石作为散热材料的优势早有共识——热导率可达铜的5倍，是自然界已知热导率最高的材料。但在实际应用中，一个长期困扰工程师的难题是：金刚石本身是绝缘体，而芯片散热往往需要热沉片同时承担接地功能。

传统的解决思路是在金刚石中掺入硼元素使其导电——这便是BDD（掺硼金刚石）的由来。但硼掺杂会引入声子散射效应，导致热导率明显下降。“导电”与“导热”，似乎成了一个非此即彼的选择题。

德百顺的答案是：不做选择题。

匀相掺杂：打破“不可能三角”

德百顺依托自研的匀相掺杂工艺，在BDD掺硼金刚石热沉片上实现了导电性与导热性的同步突破。第三方热扩散法实测数据显示，其热导率达到1500W/(m·K) 级别——在同等导电条件下，这一指标领先国际金刚石龙头企业。

技术上的关键突破在于对硼掺杂均匀性的精确控制。传统掺杂工艺中硼原子分布不均，局部浓度过高会破坏金刚石晶格完整性，引发声子散射。德百顺的匀相掺杂让硼原子在金刚石晶格中实现高度均匀分布，在赋予材料可控导电性的同时，将晶格热阻降到最低。

这意味着：热沉片在完成芯片接地功能的同时，仍能以1500W/(m·K)的热导率在芯片热源端快速横向均热，降低峰值结温，避免AI芯片因高温触发降频——算力释放不再被散热卡住脖子。

12英寸连续生长：消除“马赛克热阻”

如果说匀相掺杂解决的是“材料性能”问题，那么大尺寸生长解决的则是“工程可用性”问题。

当前市场上的金刚石热沉片普遍存在一个隐性痛点：受限于生长设备尺寸，大面积热沉片需要通过多块小尺寸金刚石拼接（即“马赛克拼接”）来实现。拼接处的晶界会形成额外的热阻，在大尺寸封装和多芯片模组场景下，这些晶界热阻的累积效应不容忽视。

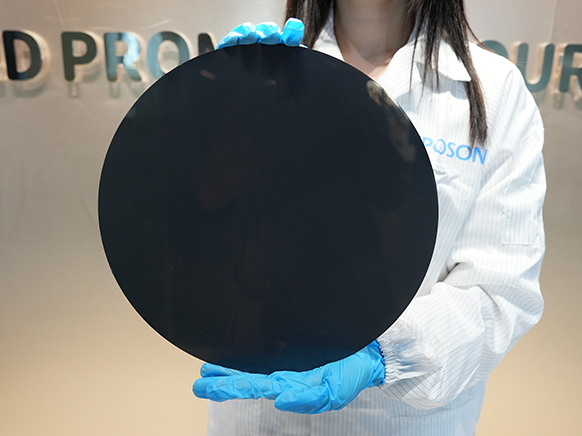

德百顺的做法是整片连续生长。依托自主12英寸异相形核核心工艺，公司实现了12英寸金刚石成膜的无拼接连续生长，从根本上消除了晶界热阻。这一能力使其热沉片精准适配2.5D/3D/Chiplet先进封装架构中多热逻辑块紧密相邻的散热需求。

值得一提的是，从设备、工艺到加工，德百顺的这条产线实现了全链条国产化可控。在当前全球供应链不确定性加剧的背景下，这一能力的战略价值不言而喻。

免抛光直用：让量产成为可能

实验室里做出高性能样品，和产线上批量交付合格产品，之间隔着一条巨大的鸿沟。对于金刚石热沉片而言，这道鸿沟的一个关键节点是CMP抛光。

金刚石生长态表面通常较为粗糙，需要通过化学机械抛光（CMP）来满足半导体封装键合的表面要求。但金刚石是已知最硬的材料，CMP抛光成本高昂、周期长，是制约金刚石热沉片规模化应用的核心瓶颈之一。

德百顺的产品在这一环节实现了突破：生长态即可直接用于半导体封装键合，无需CMP抛光。未经抛光的样品经AFM测试，表面粗糙度Ra达到准光学级标准。这一特性直接省去了昂贵的抛光工序，压缩了成本和交付周期，使金刚石热沉片从“实验室珍品”向“产线标准件”的转变成为可能。

面向场景的能力拼图

回到应用层面，德百顺的BDD热沉片瞄准的是几类对散热有“刚需级”要求的场景：

AI算力芯片：在数据中心场景下，面对3nm芯片1000W/cm²级别的热流密度，传统铜、铝热沉已接近极限。BDD金刚石热沉片的超高横向导热能力可以有效“抹平”芯片表面的局部热点，配合液冷或海水冷却系统方案，形成“芯片端均热+系统端排热”的协同散热架构。

先进封装：Chiplet、2.5D/3D封装带来层间积热和热串扰问题，对热管理材料提出了更高的空间利用率要求。德百顺12英寸连续生长的热沉片可直接适配CoWoS等主流封装方案，满足多芯片模组的近端均热需求。

第三代半导体与卫星通信：GaN、SiC功率器件单位面积发热量极高，低空卫星通信器件则面临极端温差环境的可靠性考验。BDD金刚石极低的热膨胀系数和出色的化学稳定性，使其在这些场景下具备独特的适配性。
